   JBJF300系列局放在線監測裝置(以下簡稱JBJF300)采用超高頻(UHF)在線監測技術,用于監測并分析氣體絕緣組合電器(以下簡稱G1S)、變壓器、開關柜等設備的內部局部放電所產生的電磁波信號,進而監測并評估設備運行狀態,能有效避免GS、變壓器等高壓設備的突發性事故。系統采用了UHF超高頻傳感器信號探測技術、傳感器優化布置技術、SQL數據庫專家分析技術。

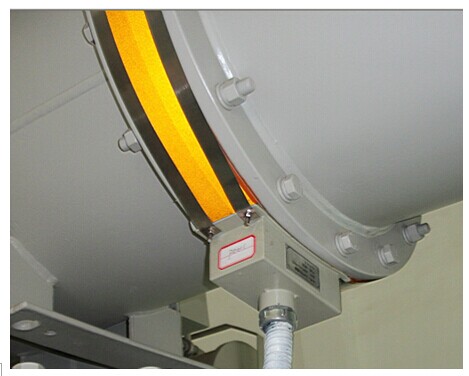

   JBJF300主要應用于智能GIS、變壓器、開關柜等多種電力設備局部放電監測,裝置由前端監測設備(過程層)與綜合監測單元組成(間隔層)兩部分組成,該項目系統包括內置式或外置式超高頻天線傳感器、濾波放大模塊、數字采集比較模塊、高性能工業控制計算機、高頻光纜、專業機械附件以及專家分析系統軟件等。

 1、測量放電信號的幅值、極性、放電的相位、放電次數等基本的局部放電表征參數及各種統計計算數據

 2、顯示二維、三維放電譜圖、工頻周期放電圖

 3、利用各種圖譜分析,進行放電模式識別及故障類型診斷,觀察和預測局部放電故障的發展趨勢,故障信號及故障嚴重性報警,為絕緣狀態診斷提供重要判據;

 4、提供放電發展趨勢圖、歷史查詢、報表和設定報警等

 5、可以通過局域網、CAN總線等方式實現數據上網,對系統進行遠程訪問,可采用|EC61850方式連接通信。

 6、采用高速D/A采集掃描系統,采樣精度為12位

 7、內置數字濾波器及數據分析模塊,實時捕獲放電統計特征;

 8、觸發方式:內觸發、外觸發可選擇

 9、自動生成三維譜圖數據;
